高低压开关柜基础知识讲解 外行人都能看懂！

你有没有想过，我们每天用的电，是怎么从发电厂千里迢迢来到家里，又安全地分配到各个电器的？这背后，有一个大功臣——开关柜。别被它的名字吓到，今天我们就用大白话，把这个“电箱子”的秘密讲清楚。

一、开关柜是干什么的？

你可以把开关柜想象成电力系统中的“交通警察”和“安全卫士”。

• 分配电能：电从电网来，不能直接一股脑全送到你家。开关柜负责把电分成好多路，有的送去工厂，有的送去小区，有的送去商场。
• 控制通断：就像家里的灯开关，但开关柜控制的是整个电路的通断。需要检修时，扳一下开关，电就停了，保证安全。
• 保护安全：如果电路出了问题（比如短路、过载），开关柜里的保护装置会立刻行动，“跳闸”断电，防止着火或损坏设备。

所以，开关柜就是用来接收电能、分配电能、控制电能、保护电能的电气设备。

二、高压柜和低压柜，怎么分？

电有电压高低之分，开关柜也分为高压柜和低压柜。简单来说：

• 高压柜：处理“高压电”，通常指电压在1000伏（1千伏）以上的电。常见的有10千伏、35千伏等。这些电来自电网，威力大，所以高压柜必须非常结实，安全距离很大。
• 低压柜：处理“低压电”，通常指电压在1000伏以下的电。我们家里用的220伏、工厂用的380伏，都属于低压。低压柜更常见，结构相对紧凑。

一个比喻：高压柜像是自来水厂的主管道，压力大、管径粗；低压柜像是你家小区里的水管，压力小、分支多。

三、开关柜里面有什么？

打开柜门（非专业人员千万别打开！），里面主要有这些“零件”：

1. 断路器：最重要的开关，能自动跳闸。就像一个超级保安，发现危险立刻行动。
2. 隔离开关：一个明显的断开点，确保检修时绝对没电。有点像普通刀闸，但更可靠。
3. 互感器：包括电流互感器和电压互感器，负责测量电的大小，把大电流/高电压变成小信号，给仪表和保护装置看。就像给电装了个“翻译器”。
4. 保护装置：继电器等，时刻监测电的状态，一旦异常就指挥断路器跳闸。
5. 仪表：电压表、电流表、电能表，显示电的参数。
6. 母线：铜排或铝排，汇聚和分配电流的“主干道”。
7. 柜体：钢铁外壳，保护内部元件，防止人触电。

四、它们长什么样？

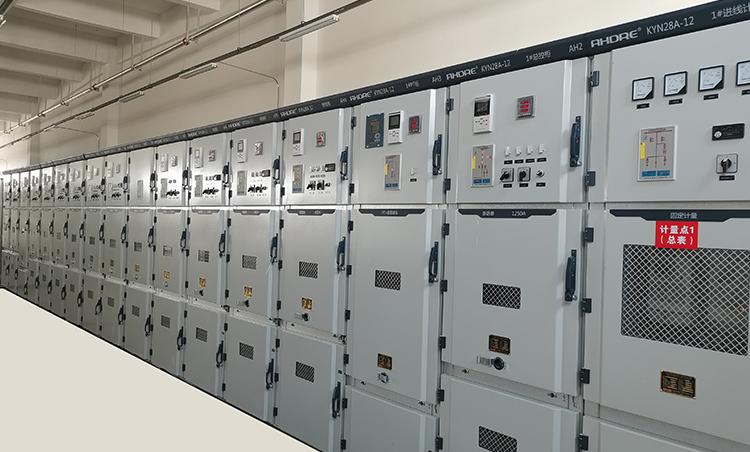

开关柜通常是一排排的金属柜子，有的像冰箱，有的像文件柜。高压柜因为有安全距离要求，个头更大，有的还有“手车”结构（断路器可以拉出来）。低压柜一般并排布置，颜色多为灰色或浅色。

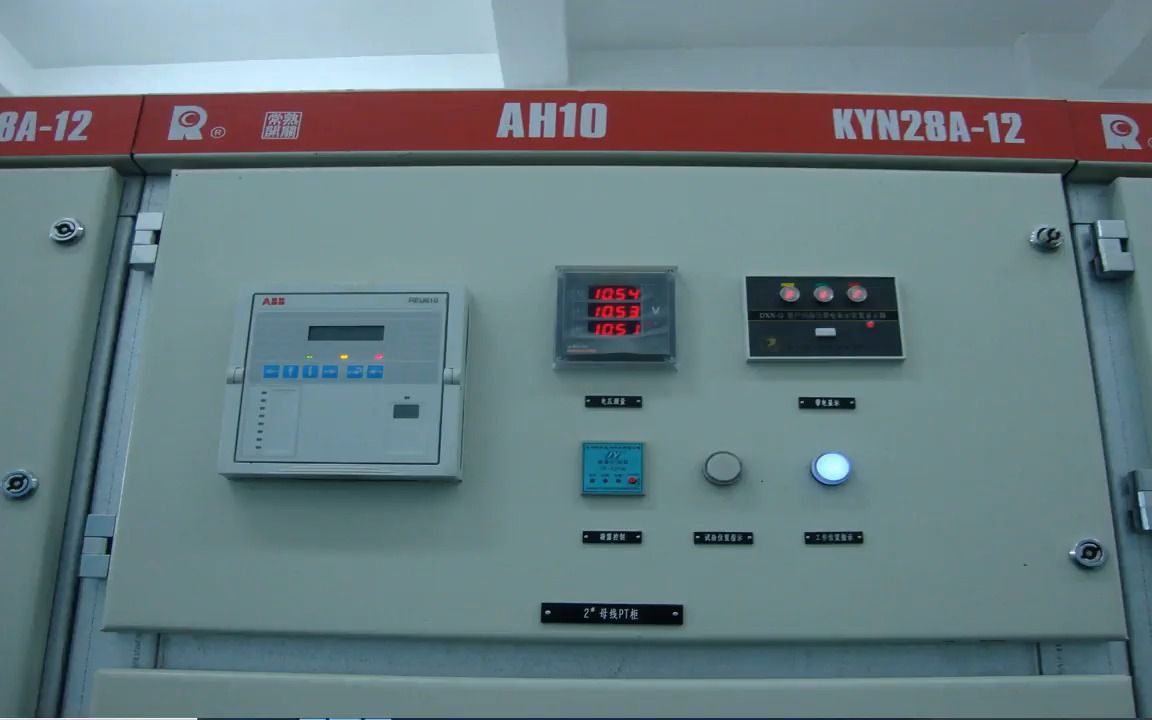

在配电室里，你会看到它们整齐排列，上面有指示灯、按钮和显示屏。没事别乱碰！

五、为什么安全这么重要？

电是看不见的危险。高压柜一旦出事，电弧能瞬间熔化金属，甚至爆炸。所以：

• 五防：防止误分合断路器、防止带电合接地开关、防止接地开关带电合闸、防止带电挂接地线、防止误入带电间隔。这是开关柜的基本安全要求。
• 操作票：专业人员操作时，必须按严格步骤，两人同行，互相监督。
• 警示标志：高压危险，请勿靠近！

作为外行，我们只要记住：看到开关柜，保持距离，不要乱动，有问题找电工。

六、一下

• 开关柜是电力的“交通警察”和“安全卫士”。
• 高压柜管高电压（>1000V），低压柜管低电压（<1000V）。
• 里面有断路器、互感器、保护装置等，协同工作。
• 安全第一，非专业人员禁止操作。

现在，你再看路边或小区里的那些“铁箱子”，是不是感觉亲切多了？电力世界很复杂，但开关柜的原理其实就這麼简单。希望这篇文章帮你轻松入门！
